非圓齒輪的工作原理及非圓齒輪機構的應用

隨著計算機輔助設計和數控加工、數控檢測技術的不斷發展,非圓齒輪得到了越來越廣泛的應用。那么非圓齒輪機構的工作原理又是什么？下面給大家簡單介紹一下。

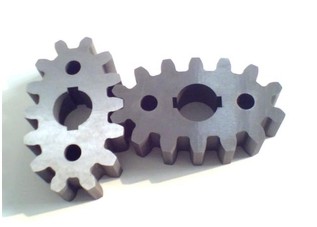

非圓齒輪也叫異形齒輪，是分度曲面不是旋轉曲面的齒輪，它和另一個齒輪組成齒輪副以后，在嚙合過程中，其瞬時角速度比按某種既定的運動規律而變化。

非圓齒輪機構的工作原理

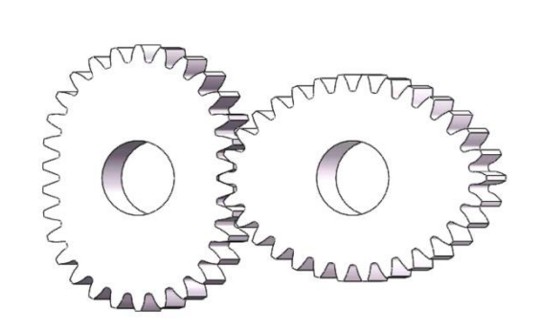

非圓齒輪機構是一種瞬時傳動比按一定規律變化的齒輪機構。根據齒廓嚙合基本定律。一對齒輪做變速傳動比傳動，其節點不是定點，因此，節線不是圓，而是兩條非圓曲線。理論上講，對節線的形狀并沒有限制，常用的曲線有：橢圓、變態橢圓（卵線）以及對數螺線等。

傳動中至少有一個齒輪的節曲面不是旋轉曲面的齒輪傳動。一對非圓齒輪嚙合傳動時，其瞬時傳動比按一定規律發生周期變化。非圓齒輪傳動是指傳動中至少有一個齒輪的節曲面不是旋轉曲面的齒輪傳動。

非圓齒輪機構的應用

非圓齒輪機構的特點是傳動比按一定規律變化，因此，常用于在要求從動件速度需要按一定變化的場合。

一般非圓齒輪在機構中的作用是產生周期性的速度比變化。從而實現具體的動作或功能。其可以類比凸輪。不過比凸輪具有更大的優勢，首先傳動平穩，連續，力封閉，傳動精度高。只要設計合理理論上凸輪可以做的所有動作都可以用非圓齒輪完成。唯一的不足是其設計和制造都要比凸輪復雜。

非圓齒輪廣泛運用于自動機器儀器儀表及解算裝置中。
