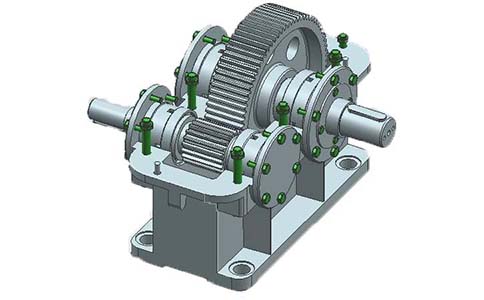

齒輪減速機基礎知識

齒輪減速機是利用各級齒輪傳動來達到降速的目的.減速器就是由各級齒輪副組成的.比如用小齒輪帶動大齒輪就能達到一定的減速的目的,再采用多級這樣的結構,就可以大大降低轉速了.

齒輪減速機簡介

齒輪減速機是按國家專業標準ZBJ19004生產的外嚙合漸開線斜齒圓柱齒輪減速機，齒輪減速機是廣泛運用在各種機械、機電設備中的回轉機構，廣泛應用于冶金、礦山、起重、運輸、水泥、建筑、化工、紡織、印染、制藥等領域。

適用范圍

1、高速軸轉不大于1500轉/分。

2、齒輪傳動圓周速度不大于20米/秒。

3、工作環境溫度為-40-45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上。

4、齒輪減速機可用于正反兩個方向運轉。

特點

1.傳動率高：?jiǎn)渭?jí)大于96.5%，雙級大于93%，三級大于90%。

2.運轉平穩，噪音低。

3.體積小，重量輕，使用壽命長，承載能力高。

4.易于拆檢，易于安裝。

分類

為了能夠適應不同工作條件的要求，減速器被設計成多種結構類型。

如果按減速器中應用的齒輪種類來劃分，常見的有圓柱齒輪減速器、圓柱-圓錐齒輪減速器和圓柱蝸桿減速器。在圓柱齒輪減速器中，按減速器中的齒輪齒形分，又可分為漸開線齒形和圓弧齒形減速器；按減速的級數分，又可分為單級、兩級和三級減速器。在圓柱蝸桿減速器中，按蝸桿的位置不同，又可分為蝸桿在蝸輪上面?zhèn)鲃?dòng)的上置式、蝸桿在蝸輪下面?zhèn)鲃?dòng)的下置式和蝸桿在蝸輪箱側面的側置式等。
